Типовые гребные винты

[Алексей С.]

Гребной винт на опознание
Номер чертежа 485-185-082
Диаметр 500
Шаг 435
Правый, Латунь



[Алексей С.]

Гребной винт на опознание
Номер чертежа СШПМ60-42-08
Диаметр - 500 мм.
Шаг - 550 мм.
Под вал - 30 мм.
Конус - 95х30х23.4 1х15
Правый.



[Юрий (ex Danila21)]

Типовые гребные винты

(данные взяты из фотографий винтов, или из сканов инструкций по эксплуатации или чертежей.
Данные, взятые из вторичных источников отмечены *)​

Катер Стриж, проект 1390 с 6ЧСП9,5/11 550х435 3Л, левый (1390-42-20)

Катер Чибис, проект 14100 с М8ЧСПУ100-1 380х480 3Л, левый (14100-427-002)

Спасательные шлюпки:
СШАМ-20 с 4Ч8,5/11 500х525 3Л, правый, латунь ЛМЦЖ55-3-1 (СШАМ20-427-002)
СШАМ-30 с 4Ч8,5/11 450х648 3Л, правый (СШПМ30-42-06)

Катер Волга
Проект 343МЕ 335х560 3Л, левый, ДО-0,75, сталь Х18Н10Т (343МЕ-42-69)
Проект 343МЕМ 350х595 3Л, левый (343МЕМ-427-002)

Катер Ярославец, проект 376 с 3Д6 820х1200 4Л (376М1142)

Катер Ярославна, проект 1436 790х616 4Л правый (1436-427-020)

Катер Бычок, проект 338ПК, 338М с 4Ч8,5/11 590х490 3Л правый (337-42-11)

Катер Кайра, проект 1403А с 3Д6Н 450х500 левый (1403А-427-201)

Катер Бурлак, проект 14700 с 3Д6 800х678 4Л, ДО-0,75

*БМК-90 с ЗИС-120 800х860 ДО-0,54 3Л левый
БМК-130М с ЯАЗ-204В 800х580 3Л левый. (Ступица D30-d22/78 шпонка 8мм)-?
БМК-150 с ГАЗ-51(М51) 650х515 4Л левый и правый (395-427-02)
БМК-Т с ЯМЗ-236 550х550 4Л левый и правый

Катер Адмиралец (он же Адмиралтеец, он же Адмиральский)
Проект 371бис с 3Д6 700х950 3Л правый (371бис-Л100-01).
Ступица D60-d44/160мм, ширина шп.паза 16 мм
Проект 371У с 3Д6 750х795 3Л правый (03712-42-09)
Ступица D60-d44/160мм, ширина шп.паза 16 мм
*Проект 371У с SM-105 700х470 4Л правый (371-427-01А)

Катер ТБС-20 с 2Ч10,5/13 540х625 3Л правый

Катер МСП, проект 111, с К-167-2 (4Ч10,5/13) 520х590 4Л
(Мехмастерские колхоза им.Калинина, г.Новая Ладога)

Катер Кижи, Колозница проект 16601 650х540, ДО-0,5 4Л, правый (16601-427-103), сталь 25Л

Мотозавозня проект 946 с К-161-2 646х610, ДО-0,55 4Л, правый сталь (946-42-25)
Ступица D80/115 конусность 1:10

Катер Костромич
Проект 1606 с 3Д6Н-235 900х1260 4Л, правый
Проект Т-63 с 3Д6 800х1210 4Л, правый
Проект Т-63-О с Skoda 6L160, 800х1120 правый (1361-317-1)

Путейский, проект 391А 760х768 4Л*

*Проект 433 с 3Д6 1000х865, ДО-0,42 4Л, правый сталь 25Л-П

Проект 716Бу 1030х790 4Л (716б-42.610)

Проект 544 с 3Д6 800х1410, ДО-0,55 4Л, правый (544-Л-27)
Ступица D78/248мм Конусность 1:10.
Проект 544 с Skoda 6L160 800x1110, ДО-0,8 4Л, правый (1361-236-3сб). Ступица D78/248мм Конусность 1:10.
*Проект 544 с 6ЧСН18/22 800х1300, ДО-0,55 4Л (1361-695-1, 1361-974-1)

*Проект 564 с 3Д6 800х1410, ДО-0,55 4Л (544-Л-27сб, 1361-971-1)

*Проект 588 с 6NVD48 1600х2020, ДО-0,55 4Л (588-Л-5)

Проект 839 с 3Д6 без насадки 920х1240 ДО-0,40 4Л, правый (839-42-22)
Ступица D78-d?/175мм Конусность-1:10 Число оборотов винта - 440

Проект 839А(1569) с 6ЧСП18/22 c гребным валом 110мм 920х1170, ДО-0,45 4Л, правый (1569-42-10)
Ступица D?-d88,5/230мм Конусность 1:10. Число оборотов винта-449об/мин

Проект 839А(1569) с 6ЧСП18/22 с гребным валом диаметром 78 мм 920х1170 ДО-0,45 4Л, правый (1569-42-13) Ступица D?-d60,5/175 Конусность -1:10. Число оборотов винта-449

Проект 73 с 3Д6, без насадки, 1000х865 ДО-0,42 4Л правый (1361-50-1)
Ступица D90-d?/170мм. Конусность -1:10. Число оборотов -440

Проект 431 с 3Д12, 900х1110, ДО-0,55, 4Л, правый
Ступица D?-d59/175. Конусность 1:10 Число оборотов -440

Проект 522А с 3Д6 с насадкой, 800х1345, ДО-0,55 4Л, правый (522А-Л-34сб)
Ступица D78-d60,5/175. Конусость-1:10

Проект 780 с 3Д6 1000х1130, ДО-0,35 3Л, правый (780-Л-11 )
Ступица D?-d58/200мм, Конусность-1:10. Число оборотов винта - 440об/мин
Проект 780 с 3Д6 (вариант валопроводов с уменьшенным количеством подшипников) 1000х1130, ДО-0,35 3Л, правый (780-Л-22)
Ступица D?-d61,5/200 мм, Конусность 1:10
Проект 780 (1570) с 6ЧСП18/22 и гребным валом диам. 110, 1000х1090, ДО-0,4 3Л, правый (???????)
Ступица D?-d83,5/280мм. Конусность-1:10
Проект 780 (1570) с 6ЧСП18/22 и гребным валом диам.78мм.
1000х1090, ДО-0,4 3Л, правый (1570-42-35)
Ступица D?-d58/200мм Конусность -1:10

Проект 873 с 3Д12 900х1460, ДО-0,7
Ступица D110-d?/240мм, Конусность -1:10. Число оборотов - 508.
Проект 873А с 6чЧСПН18/22 1100х1220, ДО-0,55 4Л, правый (935-42-13)
Ступица D?-d87/245мм, Конусность 1:10 Число оборотов винта-449.

*Теплоход Ракета проект 340 с М400 665х815, ДО 1,4, 3Л (340-42-128)
*Теплоход Метеор
проект 342 с 2хМ400 690х818, ДО 1,0, 5Л (342-427-9)
проект 342МС с 2хМ400 640х765 на 0,7R 3Л(342МС-427-7)

*Теплоход Восход проект 352 с М401 680х1480 6Л (340Э-427-003)

Теплоход Москва, проект Р-51Э с 3Д6 800х640 3Л, ДО-0,5, 3Л, правый (Р51Э-42-4)
Ступица D110-d?/257, конусность 1:10

Вот здесь есть страница из паспорта

https://www.avito.ru/vurnary/vodnyy_transport/tolkach_buksir_pontonnyy_4470721687?context=H4sIAAAAAAAA_wFXAKj_YToyOntzOjEzOiJsb2NhbFByaW9yaXR5IjtiOjA7czoxOiJ4IjtzOjQwOiI2NWEzNGFjNmJkODY0MDhlYTNlNDRmY2RlZGY5NmMxMzc0YzU5MGUzIjt936jApVcAAAA

Вроде нет этих винтов здесь.



[Алексей С.]

И вправду нет. Буксир толкач проекта 07553 тоже.
Спасибо, внесу в анналы



[Алексей С.]

Дополнил винтом на спасательную шлюпку СШАМ-51, спасибо Андрею @tichohod



[Тимур М]

Винты с БМК-Т левый и правый
Диаметр 550
Шаг 550



[Алексей С.]

Винты с БМК-Т левый и правый
Диаметр 550
Шаг 550

Спасибо, обновил данные по БМК-Т



[sergvg]

Гребной винт на опознание
Номер чертежа 485-185-082
Диаметр 500
Шаг 435
Правый, Латунь
Посмотреть вложение 131626Посмотреть вложение 131625

У меня такой стоит. Из Севастополя приехал, с авито. Стоял на спасательной шлюпке с Дагдизелем. Больше информации нет.



[ВМГ]

​

БМК-150 с ГАЗ-51(М51) 650х515 4Л левый и правый (395-427-02)

Просили пруфы, что винт БМК-150 чертеж не 395-427-02, а 345-427-02,

Винт информация? - Моторные лодки и катера

Винт информация? - отправлено в Моторные лодки и катера: Интересует состав винта (присадка для сварки)? Откуда он, где были замечены?

forum.katera.ru

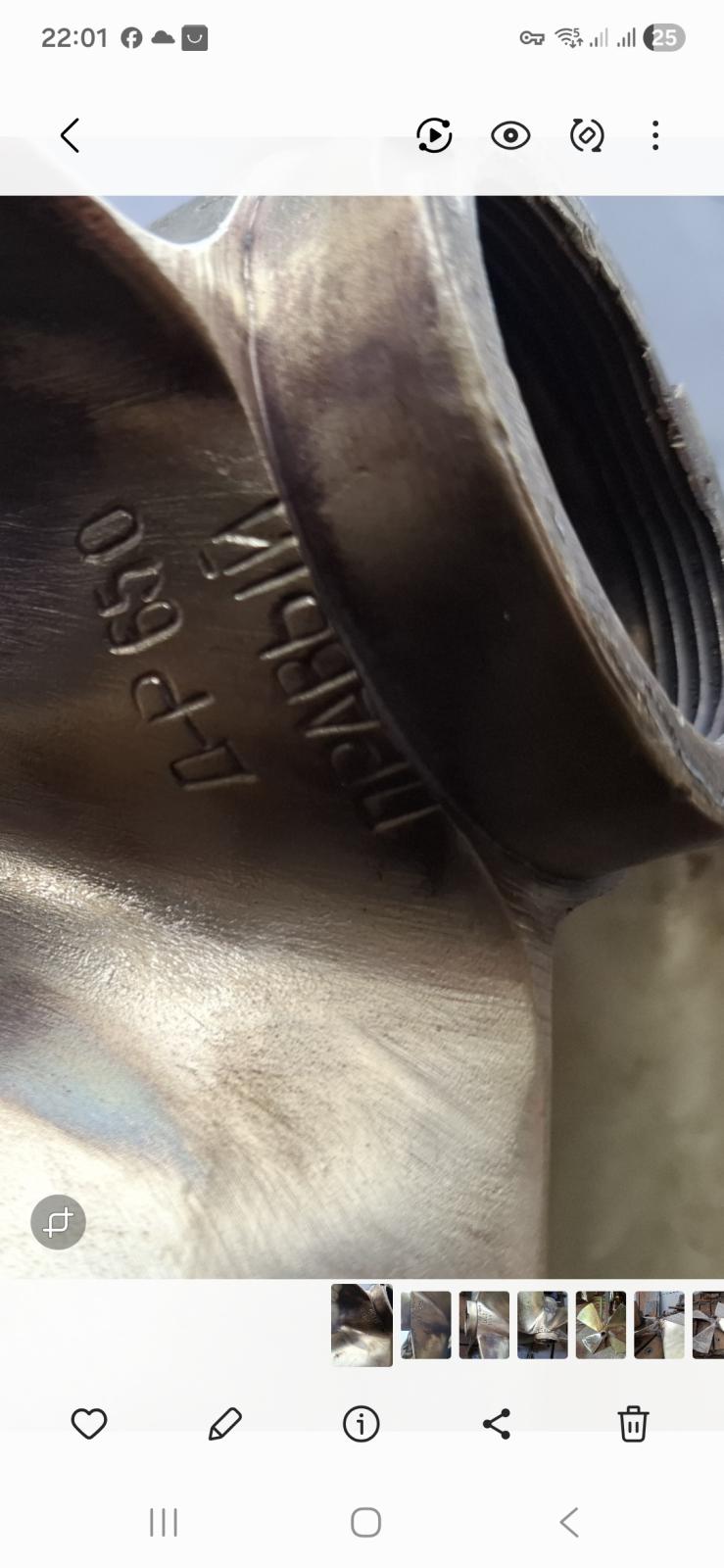

вот на КиЯ опознавали винт, вот выбит чертеж на ступице.

Второй винт здесь продавался.

В

Тема 'Продаю гребной винт'

12.04.2013

Диаметр 660, шаг 515, 4-х лопастной, бронзовый, заводское изготовление. Цена 25 тыс.руб. при самовывозе из Питера. Если с отправкой по почте - 30 тыс.руб. Диаметр вала 40 мм, конусность 1:15, ширина шпоночного паза 12 мм. Был в эксплуатации, но равноценен новому. Связь только по телефону (904)512-00-06.
Кто не знает какой винт ему нужен - напоминаю, что В.Ленько делает расчеты всем желающим.

• Владимир Ленько
• Ответы: 88
• Раздел: Барахолка. Продажа: моторы, редукторы, з/ч и пр.

•



[ВМГ]

Еще, не удалось найти винт от БМК-150 левого вращения. Сильно сомневаюсь, существуют ли они.



[Алексей С.]

Просили пруфы, что винт БМК-150 чертеж не 395-427-02, а 345-427-02,

Cпасибо, исправил.



[Алексей С.]

Еще, не удалось найти винт от БМК-150 левого вращения. Сильно сомневаюсь, существуют ли они.

Да, как-то обсуждался этот факт,
но за отсутсвием пруфов на отсутствие левого винта
тема заглохла.
В настоящее время - исправил, т.е. удалил левый винт из списка.

Спасибо за бдительность!



[балиндер]

https://www.avito.ru/rostov-na-donu/zapchasti_i_aksessuary/vint_latunnyy_8435210430?slocation=621540&context=H4sIAAAAAAAA_wE_AMD_YToyOntzOjEzOiJsb2NhbFByaW9yaXR5IjtiOjA7czoxOiJ4IjtzOjE2OiJsVml0a0JOMjdQMzcxcXZiIjt9xi--1z8AAAA

Есть предположения какой шаг у этого винта заводского изготовления?



[Алексей С.]

https://www.avito.ru/rostov-na-donu/zapchasti_i_aksessuary/vint_latunnyy_8435210430?slocation=621540&context=H4sIAAAAAAAA_wE_AMD_YToyOntzOjEzOiJsb2NhbFByaW9yaXR5IjtiOjA7czoxOiJ4IjtzOjE2OiJsVml0a0JOMjdQMzcxcXZiIjt9xi--1z8AAAA

Есть предположения какой шаг у этого винта заводского изготовления?

Напишите продавцу, пусть маркировку получше отфотает. Всяко лучше чем гадать на кофеной гуще



[балиндер]

Напишите продавцу, пусть маркировку получше отфотает. Всяко лучше чем гадать на кофеной гуще

Там одна строчка на другую набита, не разобрать.
Я его вкупил, во вторник должен приехать в Астрахань, померяю, если не подойдет продам в два раза дороже.
С металлоприемки продали.
